Установка сабвуфера и моноблока в Audi A4 — апгрейд звука с Match и Helix | Москва

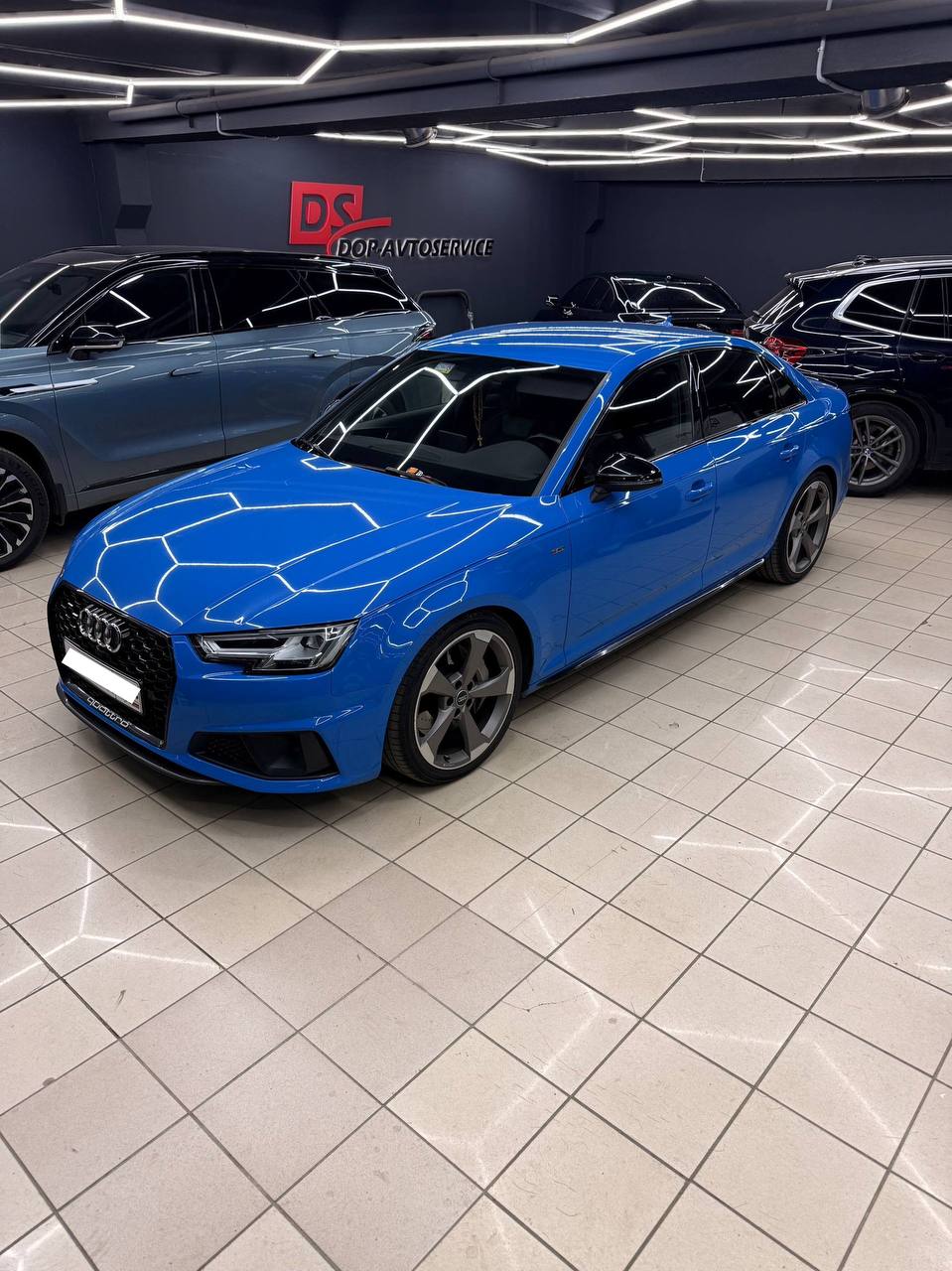

В студию Dop-Avtoservice снова заехала знакомая Audi A4 — машина, с которой мы уже работали раньше. В прошлый раз настраивали и устанавливали в неё усилитель Match PP86DSP, выстраивали процессорную обработку, разводили каналы под штатную акустику и салонную геометрию. Тогда система зазвучала чисто, детально, с правильной сценой — но владелец, как это часто бывает у любителей хорошего звука, со временем услышал то, чего не хватает. А не хватало баса. Настоящего, плотного, контролируемого. Того, который не «бухает», а дополняет музыкальную картину снизу, придавая ей объём и драйв.
Поэтому владелец вернулся к нам — и мы продолжили апгрейд автозвука Audi A4 уже с конкретной задачей: добавить низ так, чтобы он органично встроился в существующую систему, не перекрывая середину и не разрушая ту сцену, которую мы выстроили раньше. Эта статья — подробный рассказ о том, как мы делали басовую секцию для Audi A4, какие компоненты выбрали, почему именно их, и что в итоге получилось.
Почему владелец вернулся именно за басом
Любая аудиосистема в автомобиле — это история про баланс. Можно поставить дорогие фронтальные динамики, грамотный усилитель, настроить процессор — и получить отличный звук в среднем и верхнем диапазоне. Вокал будет живым, инструменты — разделёнными, сцена — глубокой. Но как только в треке появляется работа бас-гитары, бочки, синтезаторного низа или органной педали — система упирается в физический потолок. Штатные мидбасы Audi A4, даже усиленные качественным внешним усилителем, физически не способны воспроизвести частоты ниже 50–60 Гц с нужным давлением. А именно там живёт половина эмоций современной музыки.
Владелец A4 — человек, который слушает много и слушает внимательно. После нескольких месяцев эксплуатации системы с Match PP86DSP он понял, что хочет полную картину. Не «бубнящий» сабвуфер ради показухи, а аккуратный, музыкальный низ, который встанет на место и сделает звук цельным. Именно с таким запросом он приехал в нашу студию автозвука в Москве.
Что уже было установлено в Audi A4
Прежде чем рассказать про новый этап, коротко напомню, с чем мы работали. В машине стоял процессорный усилитель Match PP86DSP — компактная немецкая модель, которая совмещает в себе восьмиканальный усилитель и шестиканальный цифровой процессор. Это решение мы выбрали в первый визит как раз потому, что оно идеально подходит для апгрейда звука в автомобилях с штатной мультимедиа: подключается к заводской магнитоле, корректно снимает сигнал, исправляет заводскую коррекцию, разводит фронт и тыл по своим каналам и даёт чистое усиление без потерь.
Match PP86DSP уже имеет выход на сабвуфер, поэтому архитектурно система была готова к расширению. Нам оставалось добавить два недостающих компонента: моноблок, который возьмёт на себя сабвуферный канал, и сам сабвуфер.
Выбор компонентов: моноблок Match UP1FX и сабвуфер Helix IK ES10.1
Когда речь идёт о добавлении баса в уже настроенную систему, нельзя просто «воткнуть» первый попавшийся сабвуфер. Нужно подобрать пару, которая по характеру совпадёт с фронтальной частью и не сломает баланс. Поэтому мы остановились на связке Match UP1FX и Helix IK ES10.1 — оба бренда принадлежат немецкой группе Audiotec Fischer, что гарантирует одинаковую инженерную школу и совместимость по звучанию.
Моноблок Match UP1FX

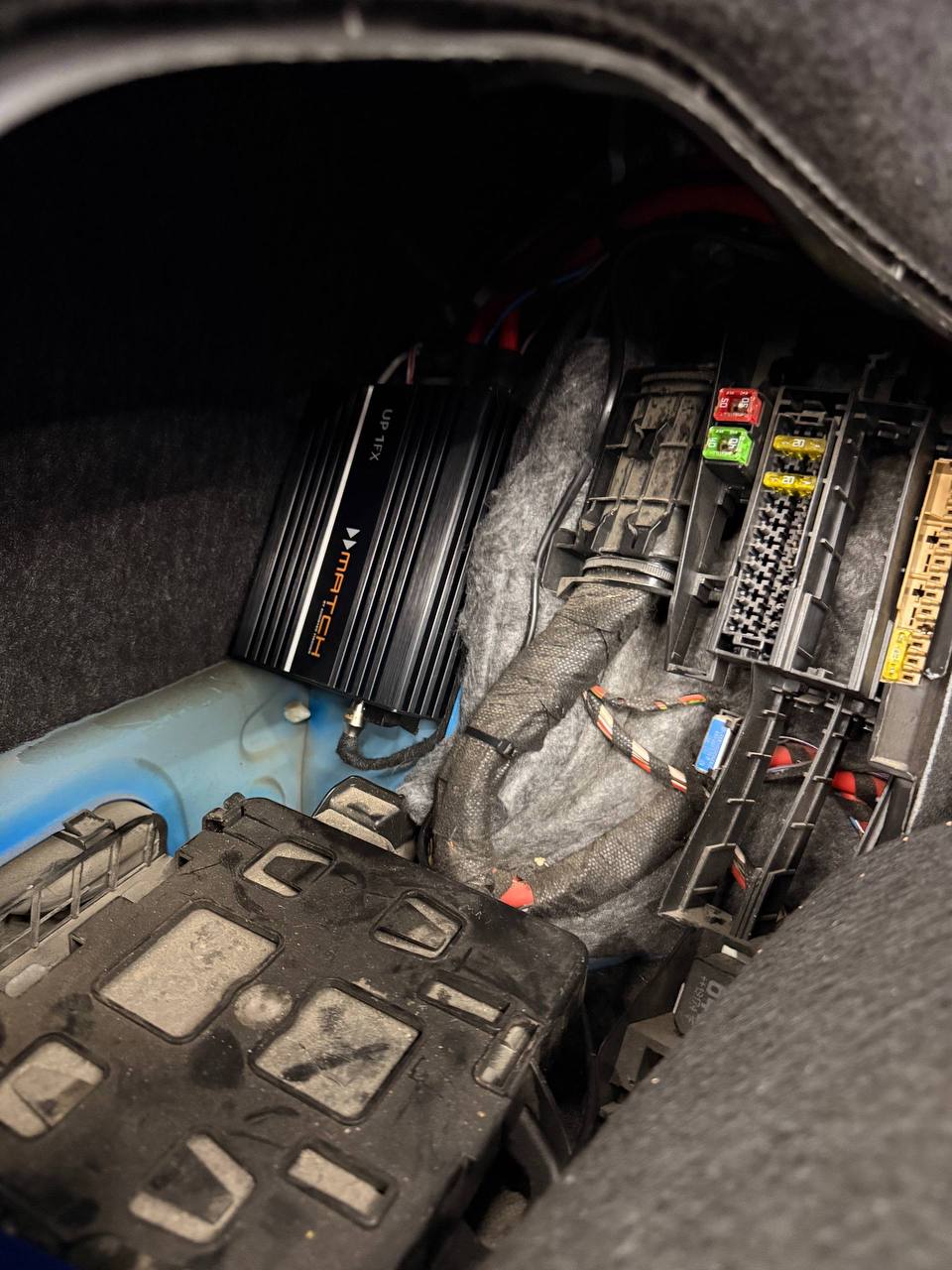

Match UP1FX — это компактный моноблочный усилитель класса D, специально разработанный для скрытой установки в современные автомобили, где места под классические усилители почти не остаётся. Он умещается под сиденьем, за обшивкой багажника или в нише запаски — и при этом выдаёт более чем достаточно мощности для работы с одним качественным сабвуфером.
Что особенно важно для Audi A4: UP1FX имеет встроенный кроссовер с возможностью точной настройки частоты среза, фазы и уровня. Это позволяет аккуратно «сшить» сабвуфер с фронтальными динамиками, не оставив провала на стыке и не создав горба на 80–100 Гц, который обычно превращает любую систему в «дискотеку». Также моноблок поддерживает дистанционный регулятор уровня баса — мелочь, но владельцу удобно подстроить количество низа под конкретный трек или настроение.
Усилитель работает в классе D, то есть имеет высокий КПД и не перегревается даже при длительной работе. Это критично для скрытой установки, где вентиляция ограничена.
Сабвуфер Helix IK ES10.1 (DVC.2)
Helix IK ES10.1 — это 10-дюймовый сабвуфер серии Esprit, известной своим музыкальным, точным звучанием. Аббревиатура DVC.2 в названии означает двойную звуковую катушку с импедансом 2+2 Ом — это даёт гибкость при подключении и позволяет получить от моноблока максимум мощности при правильной коммутации.
Почему именно 10 дюймов, а не 12 или 15? Потому что задача — не «выбить стёкла», а добавить музыкальный низ. Десятидюймовый сабвуфер быстрее реагирует на сложные басовые партии, лучше работает с живой музыкой, джазом, рок-композициями, электроникой среднего темпа. Он не уходит в гулкое «бум-бум», а играет именно ноты — слышно атаку, тембр инструмента, послезвучие. Для Audi A4 — машины с премиальным салоном и владельцем, который слушает разнообразный материал, — это идеальный выбор.
Серия Esprit от Helix вообще известна своей универсальностью: эти сабвуферы одинаково корректно работают и в закрытых, и в фазоинверторных корпусах, прощают небольшие погрешности по объёму и почти всегда дают предсказуемый результат.
Как проходила установка сабвуфера в Audi A4
Установка басовой секции в Audi A4 — это не «прикрутил и поехал». Это многоэтапная работа, в которой каждая деталь влияет на финальный звук. Расскажу по шагам, что мы делали.
Подготовка и подбор корпуса

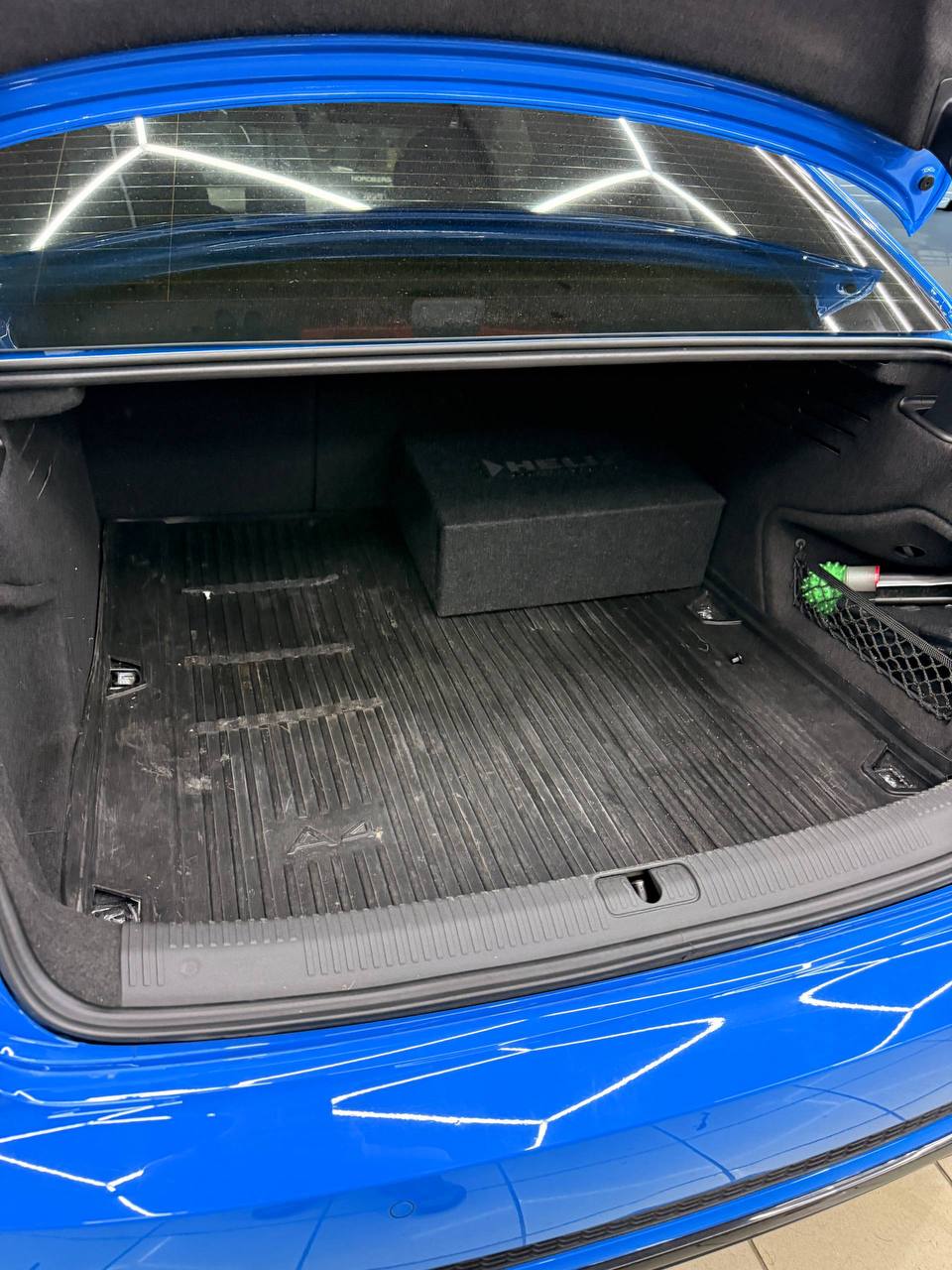

Под Helix IK ES10.1 мы изготовили корпус с расчётным объёмом, оптимальным для этой модели сабвуфера. Корпус собран из качественной фанеры, проклеен изнутри, усилен распорками — никаких призвуков, никакого паразитного резонанса стенок. Внешне корпус обтянут материалом, который сочетается с обшивкой багажника Audi A4, чтобы установка выглядела заводской, а не «колхозной».
Расположение в багажнике подобрано так, чтобы сохранить максимум полезного объёма и не мешать повседневной эксплуатации. Владелец A4 продолжает пользоваться машиной как обычно — возить вещи, ездить за покупками, грузить чемоданы в отпуск.
Прокладка силовой проводки
Поскольку моноблок Match UP1FX добавляется к уже существующей системе, нам нужно было корректно вмешаться в силовую разводку. Мы проложили дополнительный силовой кабель достаточного сечения от аккумулятора в багажник, установили качественный предохранитель в моторном отсеке, развели массу на корпус через зачищенную точку с антикоррозийной обработкой. Все соединения — обжимные клеммы, термоусадка, никаких скруток.
Сигнальный провод от Match PP86DSP до моноблока проложен по противоположному борту от силового — это базовое правило монтажа автозвука, которое исключает наводки и обеспечивает чистый сигнал на входе моноблока.
Настройка и интеграция

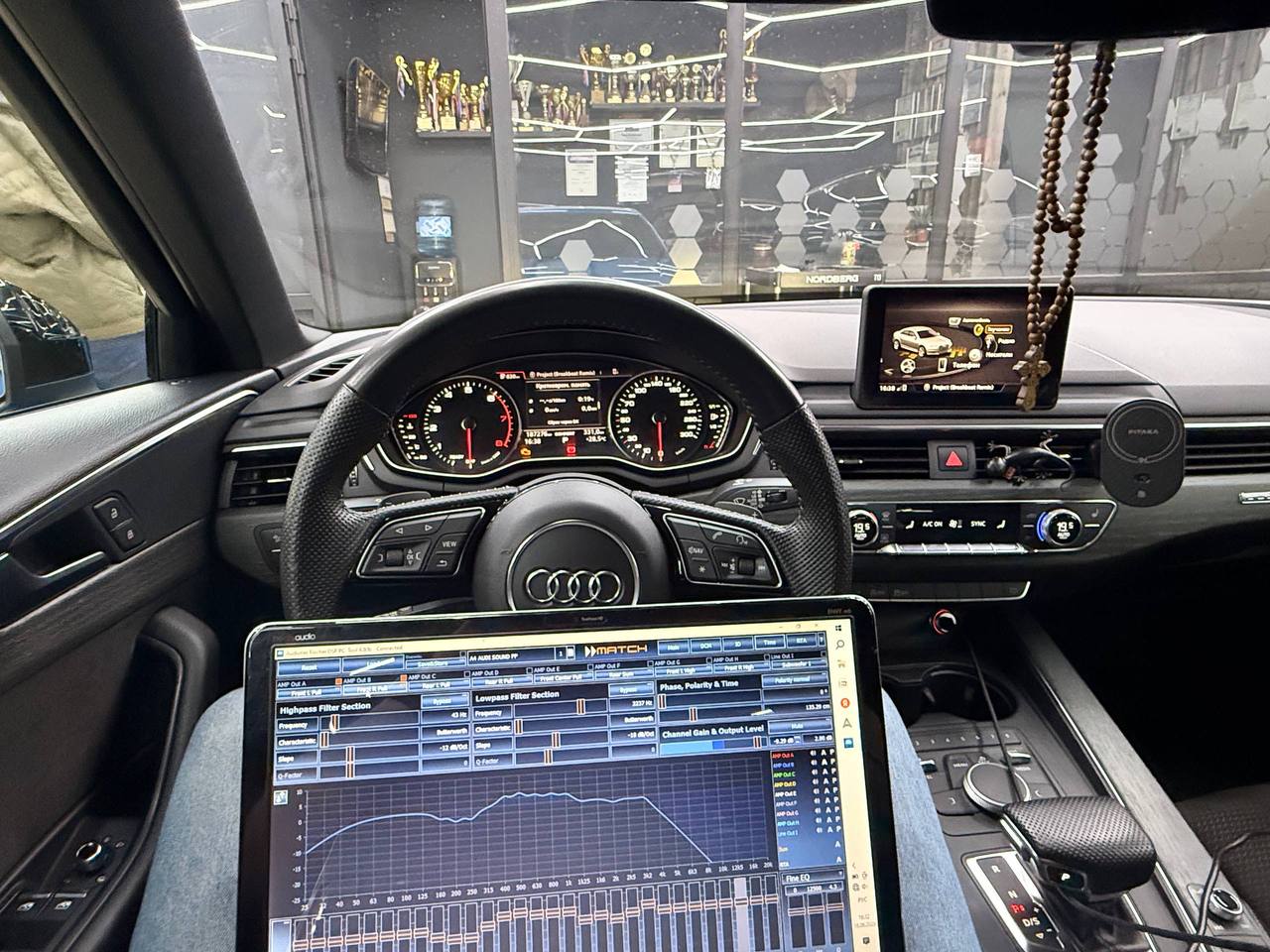

Самый важный этап — это не сама установка, а настройка. Когда сабвуфер встал на место, моноблок подключён, мы перешли к замерам и подстройке. Открыли софт Match для процессора PP86DSP, заново прогнали звук, скорректировали частоту среза сабвуферного канала, выставили задержку, подстроили фазу. На моноблоке выставили частоту среза НЧ-фильтра, согласовали уровень с фронтом.
Заняло это несколько часов: мы прослушивали разные треки — от классических аудиофильских записей до современной электроники и рока — и доводили картину до состояния, когда сабвуфер перестаёт быть слышим как отдельный источник. Хороший саб не должен «торчать» из музыки. Он должен быть как фундамент дома: его не видно, но без него всё разваливается.
Что получилось в итоге
После всех работ мы пригласили владельца Audi A4 на финальную прослушку. Включили его привычные треки — те, на которых он обычно оценивает систему. И тут произошёл тот самый момент, ради которого мы и работаем.
Бас встал на своё место. Не сверху, не сбоку, не «откуда-то сзади», а снизу под музыкой. Бас-гитара получила тело, бочка — удар, синтезаторные партии — глубину. При этом сцена, которую мы выстроили в прошлый визит, не сдвинулась ни на сантиметр: вокал по-прежнему стоит перед лобовым стеклом, инструменты разделены, верх не изменился. Просто добавилось то самое ощущение полной картины.
Владелец слушал минут двадцать, переключал треки, прибавлял и убавлял громкость. По его реакции было видно: задача решена. Audi A4 теперь играет так, как должна играть машина этого класса — с породой, с характером, с эмоциями.
Почему такой апгрейд работает именно для Audi A4
Audi A4 — машина с хорошей шумоизоляцией, аккуратным салоном и продуманной акустической геометрией. Это хорошая основа для построения качественной системы автозвука. Но штатная аудиосистема в A4, даже в средних комплектациях, изначально ориентирована на «средний слушатель» — она ровная, но без характера, без глубины, без той драматургии, которую даёт правильно построенная пользовательская система.
Установка процессорного усилителя Match — первый шаг. Добавление сабвуфера Helix через моноблок Match — логичное продолжение. Такой поэтапный подход хорош тем, что владелец не вкладывается во всё сразу, а добавляет компоненты по мере того, как формирует свои ожидания от звука. В результате к финалу он получает систему, идеально подогнанную под его вкус, а не «коробочный пакет», который кто-то посчитал универсальным.
Поэтапный апгрейд автозвука — наш подход
В Dop-Avtoservice мы часто работаем именно так: клиент приезжает за конкретной задачей, мы её решаем, а через несколько месяцев он возвращается за следующим шагом. Это нормальная история. Хороший звук — это не разовая покупка, а процесс. Сначала чистый сигнал, потом фронт, потом тыл, потом сабвуфер, потом точная настройка под помещение салона. И на каждом этапе владелец слышит реальный прогресс.
